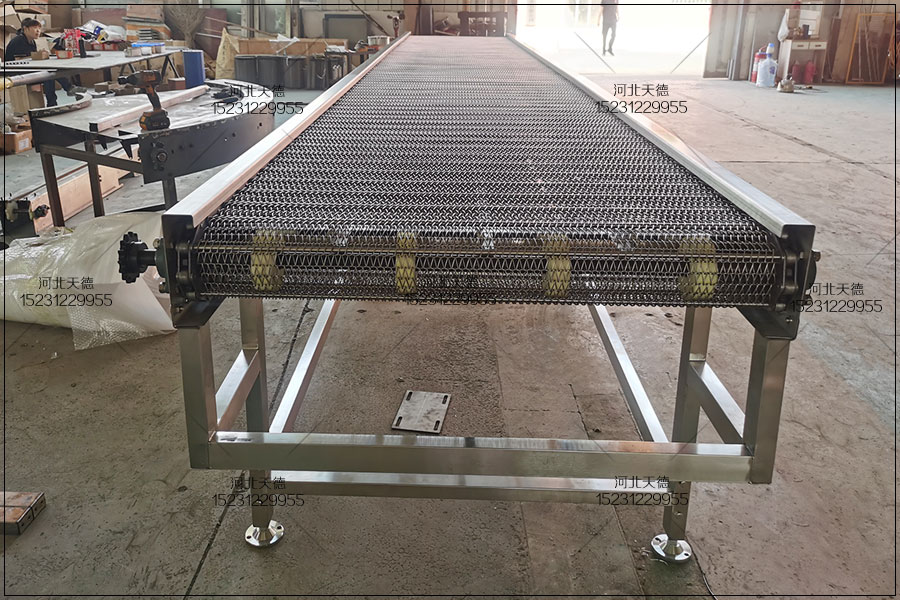

機架的設計：機器的全部重量將通過機架傳至基礎上.機架零件還負有承受機器工作時的作用力和使機器穩定在基礎上的作用。 運輸機的機架的設計:機架的設計使用槽鋼焊接成,根據實際情況和工作需要選取、滑架部分軸加滾套的形式來實現工件在工作臺上的滑動,工作行程時滑架上的推爪與軸間裝有扭簧,推爪得以從工件底面滑過,工件保持不動,推爪已復位,并推動新的工件前移,前方推爪也推動前一工件前移,如此周而復始,工件不斷前移。減速器和曲柄之間用連軸器和一對開式齒輪來傳遞扭矩和轉速。

對于機架零件一般要有以下要求：

1)足夠的強度和剛度；

2)形狀簡單,便于制造；

3)便于在機架上安裝附件。對于帶有缸體,導軌等的機架零件,還應有良好的耐磨性,以保證機器有足夠的使用壽命，.高速機器的機架零件還應滿足振動穩定性的要求。 強度和剛度是評判機架零件工作能力的基本準則。機架的零件的形狀復雜,受外界的因素的影響很多,設計時通常都是先根據機器的工作要求和類型相近的機器擬訂機架的結構形狀和尺寸,然后進行初略計算以核驗其危險截面的強度。
